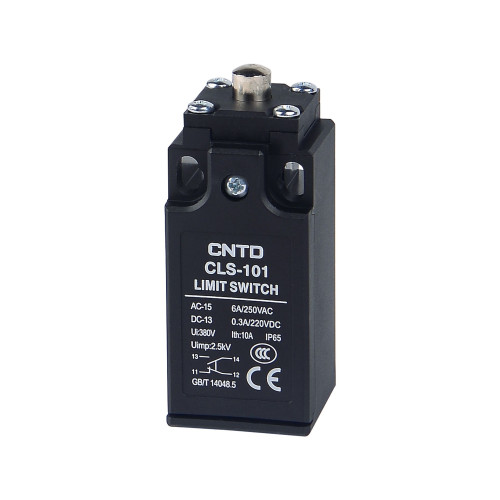

Концевой выключатель пластиковый 1NO+1NC CLS-101 CNTD

Name: Центр инструмента
Address: 220045, Республика Беларусь, г. Минск, ул. Чюрлениса, 26-169 (цоколь), Минск, Белоруссия (Беларусь)
Telephone: +375 29 176 08 92
Price range: BYN

Концевой выключатель пластиковый 1NO+1NC CLS-101 CNTD 16.82 руб.

На складе Код товара: CLS-101

CNTD Производитель

16.82 руб.

Самовывоз по адресу:
г.Минск, ул. Чюрлениса, 26-169

Быстрый заказ

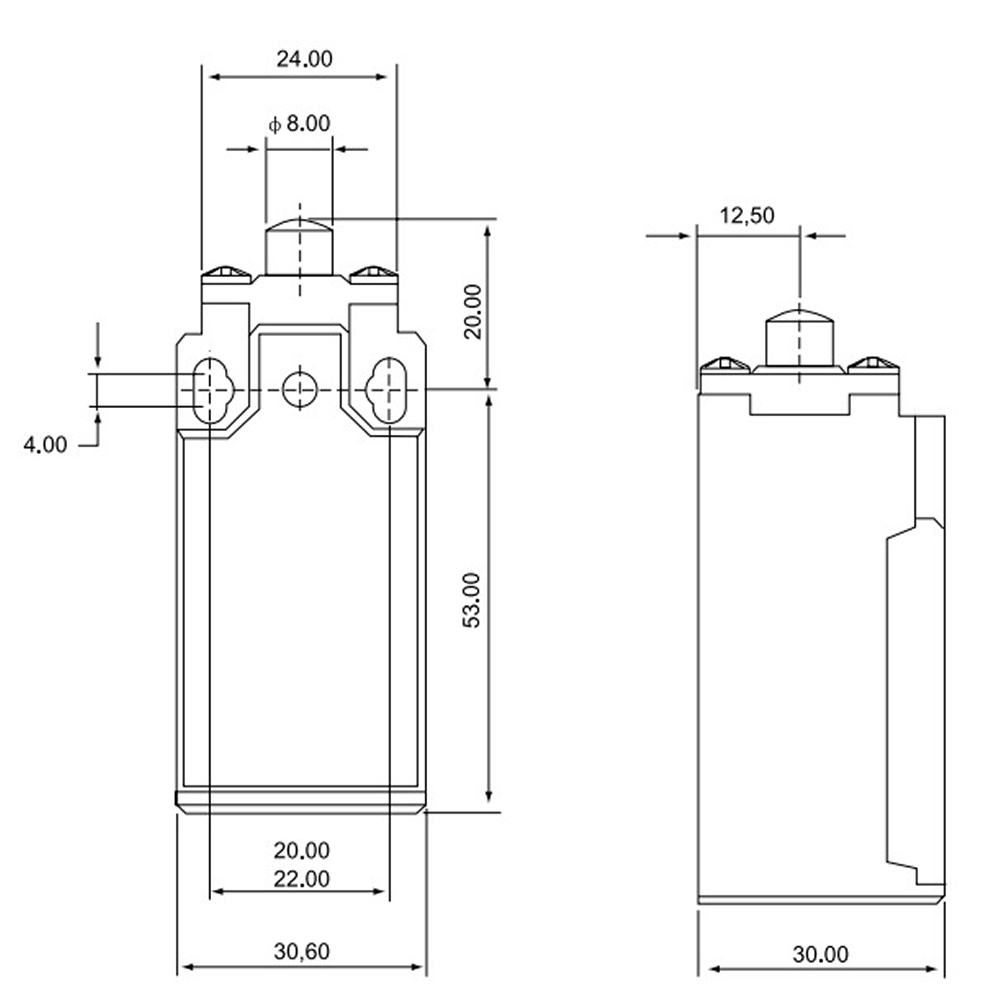

CLS-101 чертеж

CLS-101 Концевой выключатель с нажимной кнопкой CNTD

Описание

◼ Двухконтурный тип выключателя

◼ Экономичный пластиковый тип выключателя

◼ Конструкция малого размера, водонепроницаемая и маслостойкая

◼ Встроенный контактный блок имеет двойную пружину и длительный механический ресурс

◼ Плавная работа с большим расстоянием сверх хода

◼ Различные исполнительные механизмы для разных приложений

Номинальное напряжение	Нелиндуктивная нагрузка (А)				Индуктивная нагрузка (А)
	Сопротивление нагрузки		Ламповая нагрузка		Индуктивная нагрузка		Нагрузка двигателя
	NC	NO	NC	NO	NC	NO	NC	NO
125VAC 250VAC	5 5	5 5	1,5 1	0,7 0,5	3 3	3 3	2 1,5	1 0,8
14VDC	5	5	3	3	4	4	3	3
30VDC	5	5	3	3	4	4	3	3
125VDC	0.4	0.4
250VDC	0.2	0.2
Ток пускового тока	N.C: ниже 24A, N.O: ниже 12A

ПРИМЕЧАНИЯ: 1. Индуктивная нагрузка имеет коэффициент мощности не менее 0,4 (AC) и постоянную времени не более 7 мс (DC).

2. Ламповая нагрузка имеет ток пускового тока в 10 раз больше постоянного тока, а моторная нагрузка имеет ток пускового тока в 6 раз больше постоянного тока.

3. Продукт со спиралью, его рабочий диапазон рабочей части находится в пределах трети всей длины пружины от переднего конца пружины.

Скорость работы	5мм-0,5м/с
Рабочая частота	Электрические: 30 операций/мин
Контактное сопротивление	25мΩ макс. (начальное значение)
Изоляционное сопротивление	100мΩ мин. （ниже 500VDC）
Пробивное напряжение	1500VAC, 50/60 Гц в течение 1 минуты между токоведущими и не токоведущими металлическими частями
	1500VAC, 50/60 Гц в течение 1 минуты между токоведущими и не токоведущими металлическими частями
	1500VAC, 50/60 Гц в течение 1 минуты между каждым терминалом и землей
Вибрация	10-55 Гц, 1,5 мм двойной амплитуды
Удар	Механическая прочность: 1,000 м/сек2 (около 100G'S) Неисправность: 300 м/сек2 (около 30G'S)
Окружающая температура	Использование: -20~+70℃ (без образования льда)
Влажность	<95% относительной влажности
Электрический ресурс	300 000 операций сверху
Уровень защиты	IP66

ПРИМЕЧАНИЯ: Размер стандартного соединителя гофры - M20x1.5, с кабельным соединителем. Размер соединителя гофры - PG13.5, с номером модели продукта плюс (-P), например: CLS-103-P.
